床版上の滞水を速やかに排水し、
舗装と床版のライフサイクルを伸ばす。
橋梁の主構造である床版の長寿命化・劣化予防は、100年にわたる橋梁の使用を考える上で最も重要な対策のひとつです。舗装を浸透した床版上の滞水は、舗装の劣化・剥離の原因となり、さらに床版の劣化を促進して強度・耐久性に悪影響を及ぼします。当社は、床版上に浸透水を滞水させることなく速やかに排水する適切な排水装置を提供し、舗装・床版の長寿命化に貢献しています。
Drainage
排水装置
床版上の滞水を速やかに排水し、
排水管
Drainage pipe
-
ステンレス製 ステンレス製で
耐腐食性に優れる -
ドレイナー（導水管）
との接続が容易 -
軽量でシンプルな
構造のため取扱いが容易 -
可変タイプ 床版厚に応じて
簡単に長さが調整可能
※クイックドレーンIIのみ
図面・寸法
Spec※ダウンロードファイル形式（dxfファイルおよびsfcファイルの2形式よりお選びください）
-
クイックドレーンI 参考図
-
クイックドレーンII 参考図
-
クイックドレーンII エルボタイプ参考図
-
クイックドレーンII + BFP参考図
-
クイックドレーンII + QDフレックス参考図
クイックドレーンⅡなら流末ホースが選べます
軟質部に耐候性カバーを付けており耐候性・耐凍結性に優れたフレキシブルパイプです。内面がフラットなため排水がスムーズ。可とう性に優れ、部品点数や接着箇所が少ないのが特長です。様々な塩ビ管継手を利用可能です。
耐凍結性に優れ、寒冷地にも対応するフレキシブルホースです。内面がフラットなため排水がスムーズ。可とう性・施工性に優れ、様々な塩ビ管継手を利用できる汎用性に優れた製品です。
オーステナイト系ステンレス鋼であるSUS316Lは表面に緻密に形成されたCr（クロム）の極薄い酸化皮膜（不動態皮膜）によって錆が内部に進行することを防いでいるため、優れた耐食性を有しています。
導水管
Water pipe
コンクリートセイバー
コンクリートセイバーは、経年によるコンクリートのひび割れや乾燥収縮で発生する隙間から、浸透した鋼板上の滞水を排水します。予防保全として、コンクリート打設前に、側鋼板基部や下鋼板の低い箇所に敷設するのが有効です。

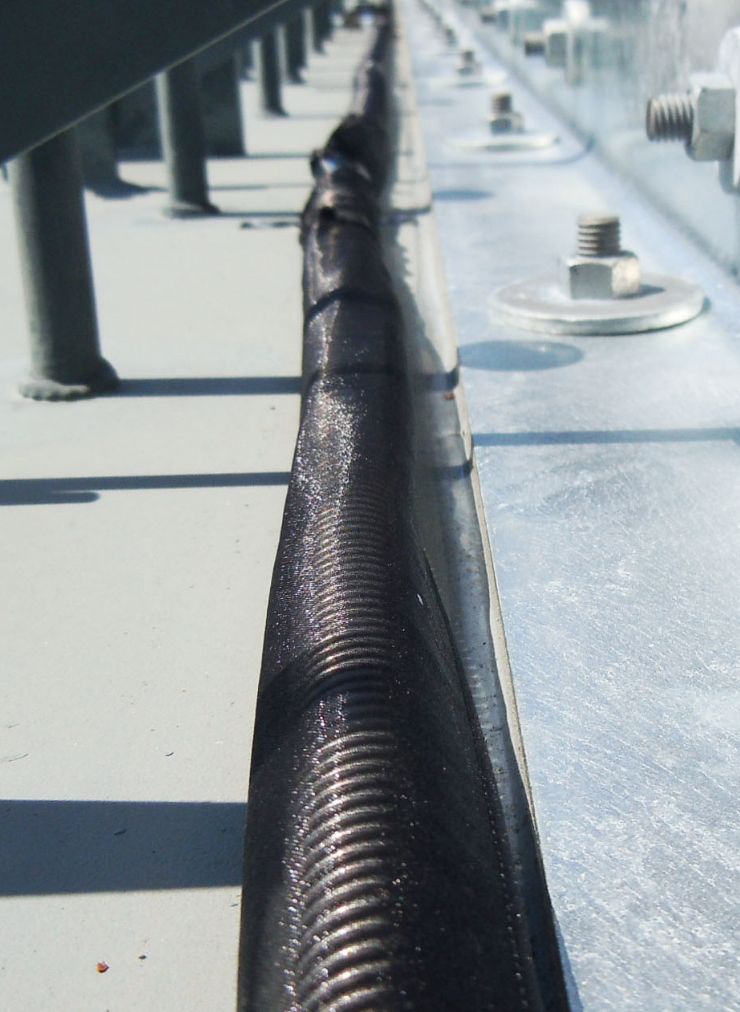

ステンレスバネ鋼（SUS304-WPB）のスパイラル管をポリエステル繊維で被覆した導水管です。スパイラル形状で変形が自由であり、複雑な構造の合成床版にも適用可能です。
ドレイナー
材質：SUS304-WPB
ドレイナー（一般名：スプリングメッシュ）は、道路橋の舗装に浸透した雨水を、早期に排水するため開発されたスプリング状の舗装浸透水の導水装置です。
クーレSW
材質：SWGD-2
クーレSWは、舗装体内に浸透した水を排水するための導水装置です。クーレSWを設置することにより、舗装浸透水を速やかに排出し、舗装の劣化防止に効力を発揮します。
