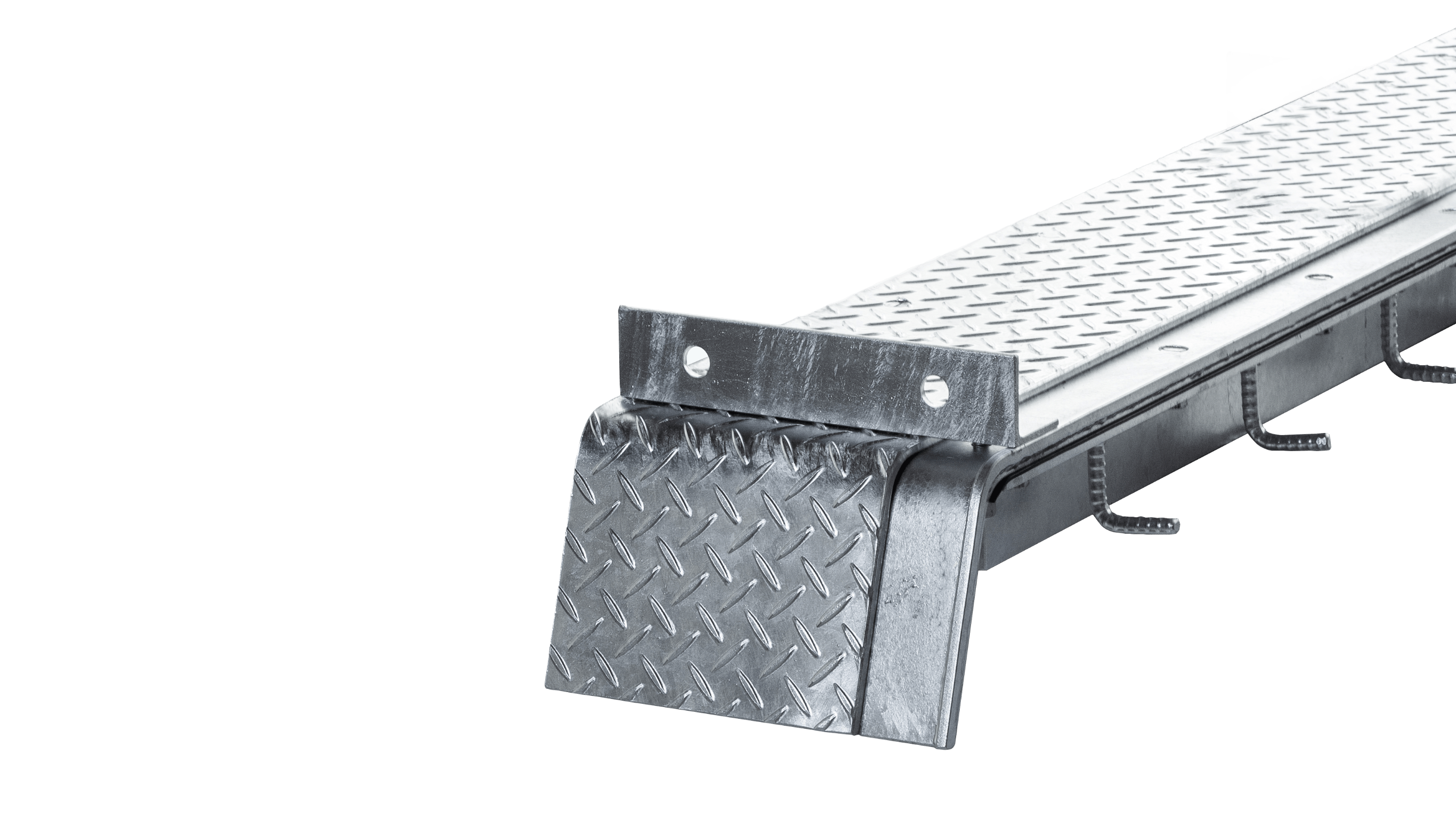

鋼製スライド式 歩道用伸縮装置
SP
シーペックジョイント
Point01
スライド式の構造で、つまずきを防止
スライド式（渡り板式）で伸縮遊間部の段差が少なく、つまずきにくい構造です。また、上板表面の凹凸加工が滑り止め効果を発揮します。
Point02
全メッキ仕上げだから錆びに強い
金属部分全体を溶融亜鉛メッキ仕上げ。錆びや腐蝕に強い製品です。止水性に優れている上、ゴム樋にホースを設ければ水が浸入した際も速やかに排水できます。
Point03
KMAなど様々な製品との組み合わせ自由度が高い
横目地・縦目地・斜角での設置も可能です。コンパクトで汎用性が高く、他のどんな伸縮装置とも組み合わせやすいことが特長です。
SP 図面・寸法
Spec※標準設置断面図、平面図はSP－KMA型での参考図です。
標準設置断面図
材料表
- 伸縮金物SS400相当品(溶融亜鉛めっき仕様)
- ゴム樋 t=2エチレンプロピレンゴム
- 補強鉄筋SD345
- 遊間型枠発泡スチロール等
- 後打ちコンクリートσck＝24N/mm2
- 埋込鉄筋SD345
※排水ホースを設置する場合、流末処理は別途ご検討ください。
平面図
型式・寸法
 |
 |
|---|
※印は設置時温度等により変化します。本仕様はKMA型用で、Wy型用、WP型用は別途お問合せください。
