シーペックジョイント シーペックジョイント
WR/TR

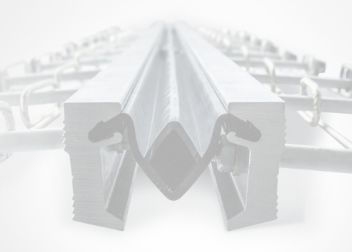

シーペックジョイント

小伸縮量・小遊間タイプの
アルミ合金製伸縮装置

1986年、優れた耐候性・耐食性を誇るアルミ合金製伸縮装置「シーペックジョイント」を、
はじめて日本で紹介した橋梁メンテナンス。「WR」は、40mmまでの小遊間に適した製品として、国内でも実績を重ねてきました。

シーペックジョイント シーペックジョイント
  1. 伸縮金物
  2. 止水ゴム
  3. アンカーバー
  4. 支圧板
  5. 補強鉄筋
高耐食
01

高耐食

塩害に強いアルミ合金製

耐候性に優れ、塩害に強い

  • 本体は、卓越した耐候性を有し、塩害にも強いアルミ合金製です。
    海沿いの地域にも適した伸縮装置です。
  • 縦目地でも使用できます。
高耐久
02

高耐久

プレストレス力導入方式でしっかり固定

高耐久

軸力を高め、緩み・ガタつき・隙間を抑えます。

  • PC鋼棒の締め込みによるプレストレス力導入方式で、後打ちコンクリートにしっかり固定。後打ちコンクリートを常時グリップし、経年変化等による緩みやガタつき、雨水が浸入しやすい隙間の発生を抑制します。
  • 後打ちコンクリートと密着し、補強鉄筋によって荷重を分散させることで、伸縮装置と後打ちコンクリートの耐久性を高めます。
  • WR本体は、航空機等にも用いられるアルミ合金製。頑強で、高い引っ張り強度を有します。
軸力導入作業

軸力導入作業

高水密
03

高水密

内部・桁下への水漏れを防ぐ

内部・桁下への水漏れを防ぐ

  • 止水ゴムは、最長25mまで継ぎ目なしの施工が可能です。
  • 返しのついた止水ゴムを楔状にはめ込み、脱落や端部からの浸水を防ぎます。
アップスタンド

アップスタンド

メンテナンス性
04

メンテナンス性

止水ゴムの交換が容易

止水ゴムの交換が容易

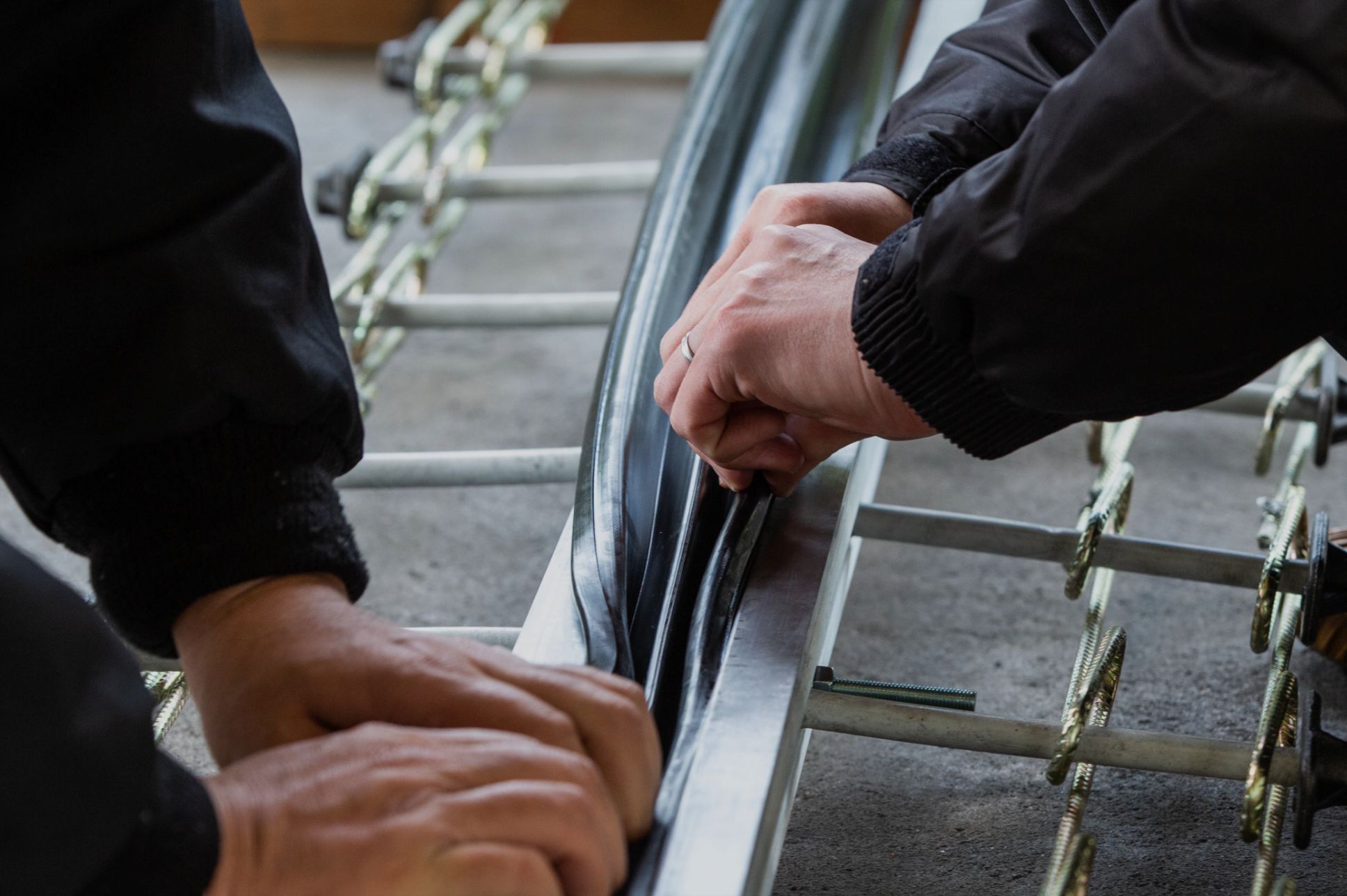

  • 止水ゴムは、現場ではめ込み施工します。橋面からの交換作業が可能なので、メンテナンス時にコンクリートを破壊する必要が無く、補修コストを軽減できます。

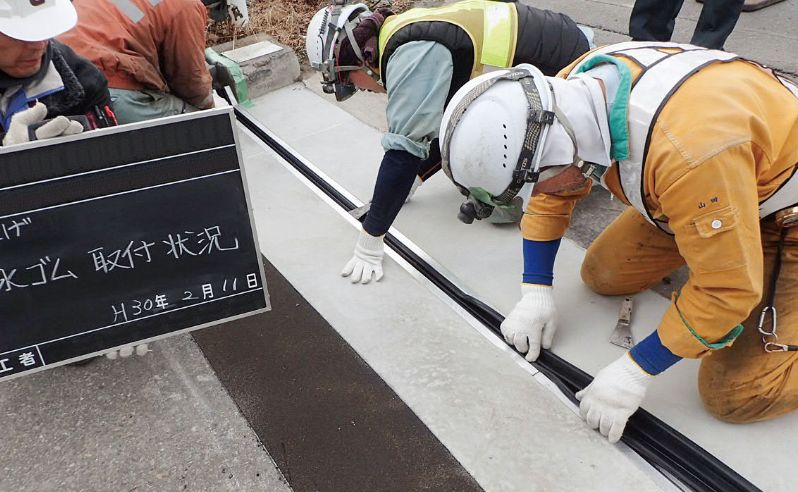

止水ゴム交換作業

止水ゴム交換作業

省資源
05

省資源

環境にやさしい3R

  • アルミニウムは、再生地金化が容易。廃棄物の発生抑制(Reduce)・再使用(Reuse)・再生利用(Recycle)がしやすい、環境にやさしい製品です。

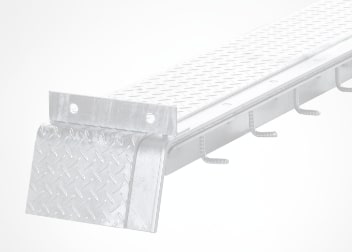

TR

TR突き合わせ型・アルミ合金製

N-type

耐久性の高いアルミ合金製歩道用伸縮装置

WRと同様、耐久性の高いアルミ合金製本体の歩道用伸縮装置です。軽量・コンパクトで箱抜き寸法が小さく、施工の省力化・コスト低減に貢献します。また、止水ゴムは、最長25mまで継ぎ目のない施工が可能。止水性が高く、メンテナンスも容易です。

ジョイント据付

ジョイント据付

完成

完成

WR 図面・寸法

Spec

標準設置断面図

標準設置断面図

材料表

  1. 伸縮金物アルミ合金(押出成形)
  2. 止水ゴムエチレンプロピレンゴム
  3. ナットF10相当品
  4. 座金F35
  5. PC鋼棒F10T相当品
  6. シース塩化ビニール
  7. 補強鉄筋メッキ鉄筋
  8. 支圧板鋳鉄
  9. 中埋型枠発泡スチロール等
  10. 補強鉄筋SD345
  11. 補強鉄筋SD345
  12. 後打ちコンクリートσck=36N/mm2
  13. 床版埋設鉄筋SD345

※オプション…アップスタンド(アルミ合金)、地覆カバー、除雪誘導板

平面図

平面図

型式・寸法

型式・寸法 寸法表

※印は設置時温度等により変化します。

TR 図面・寸法

Spec

標準設置断面図

標準設置断面図 標準設置断面図

材料表

  1. 伸縮金物アルミ合金
  2. 止水ゴムエチレンプロピレンゴム
  3. ナット
  4. 座金
  5. アンカー金物
  6. 補強鉄筋SD345
  7. 遊間型枠発泡スチロール等
  8. 後打ちコンクリートσck=24N/mm2
  9. 埋込鉄筋SD345

※オプション…アップスタンド(アルミ合金)

平面図

平面図

型式・寸法

型式・寸法 寸法表

※印は設置時温度等により変化します。
