シーペックジョイント

広遊間適応タイプの
アルミ合金鋳物製伸縮装置

シーペックジョイントWy型はフランスで40年以上にわたり数多くの橋梁構造物などで使用され、育まれてきた技術を日本の道路橋示方書V耐震設計編（平成14年3月）に適応するよう開発されたアルミ合金鋳物製伸縮装置です。本体はアルミ合金鋳物製であり、溶接などによる残留ひずみがなく、品質が均一です。定着構造はPC鋼棒によるプレストレス力導入方式のため、後打ちコンクリートを常時圧縮状態とする構造です。

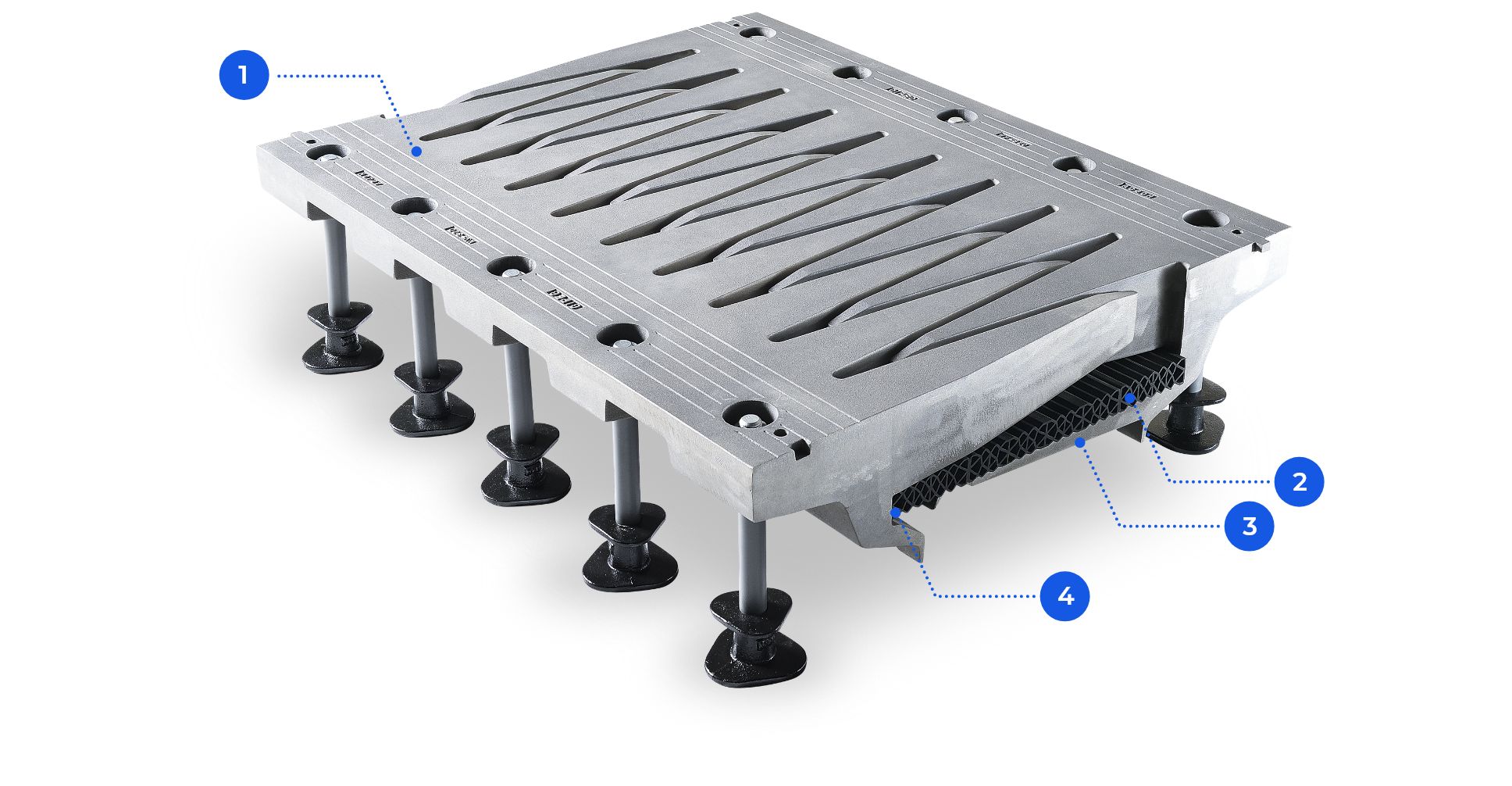

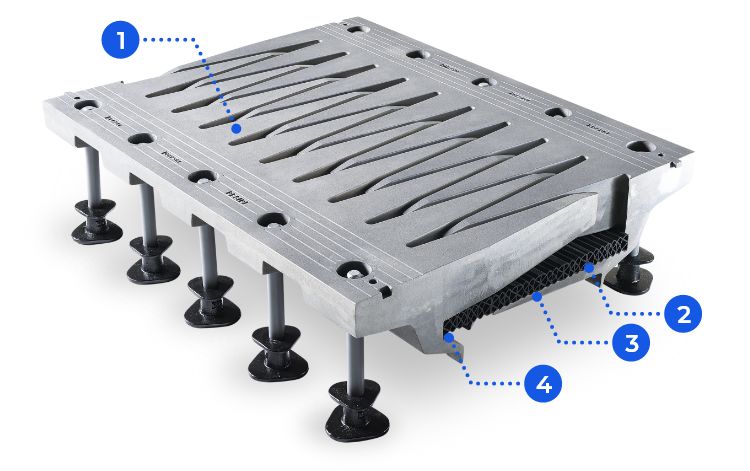

1. フェースプレート（三角形状歯）
2. ハニカム状止水ゴム（多層多室セル構造）
3. 止水ゴム受歯
4. 止水テープ

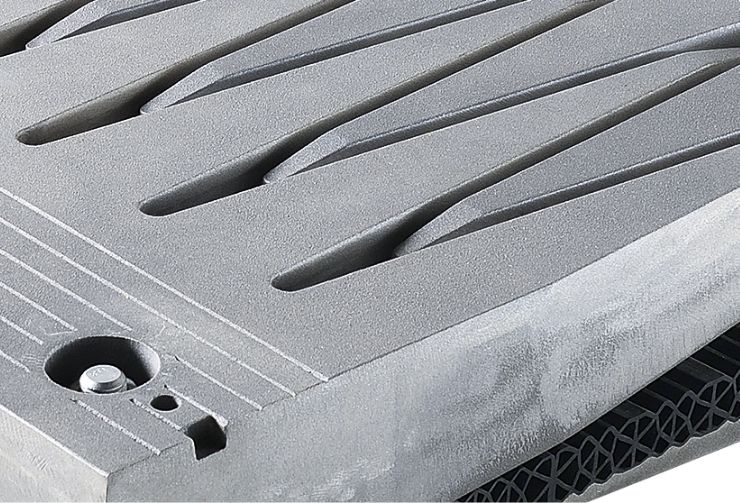

ハニカム状（多層セル構造）の止水ゴムを常時圧縮状態にして設置することにより水密性に優れ、全幅員継ぎ目無しの施工が可能で止水性に優れています。

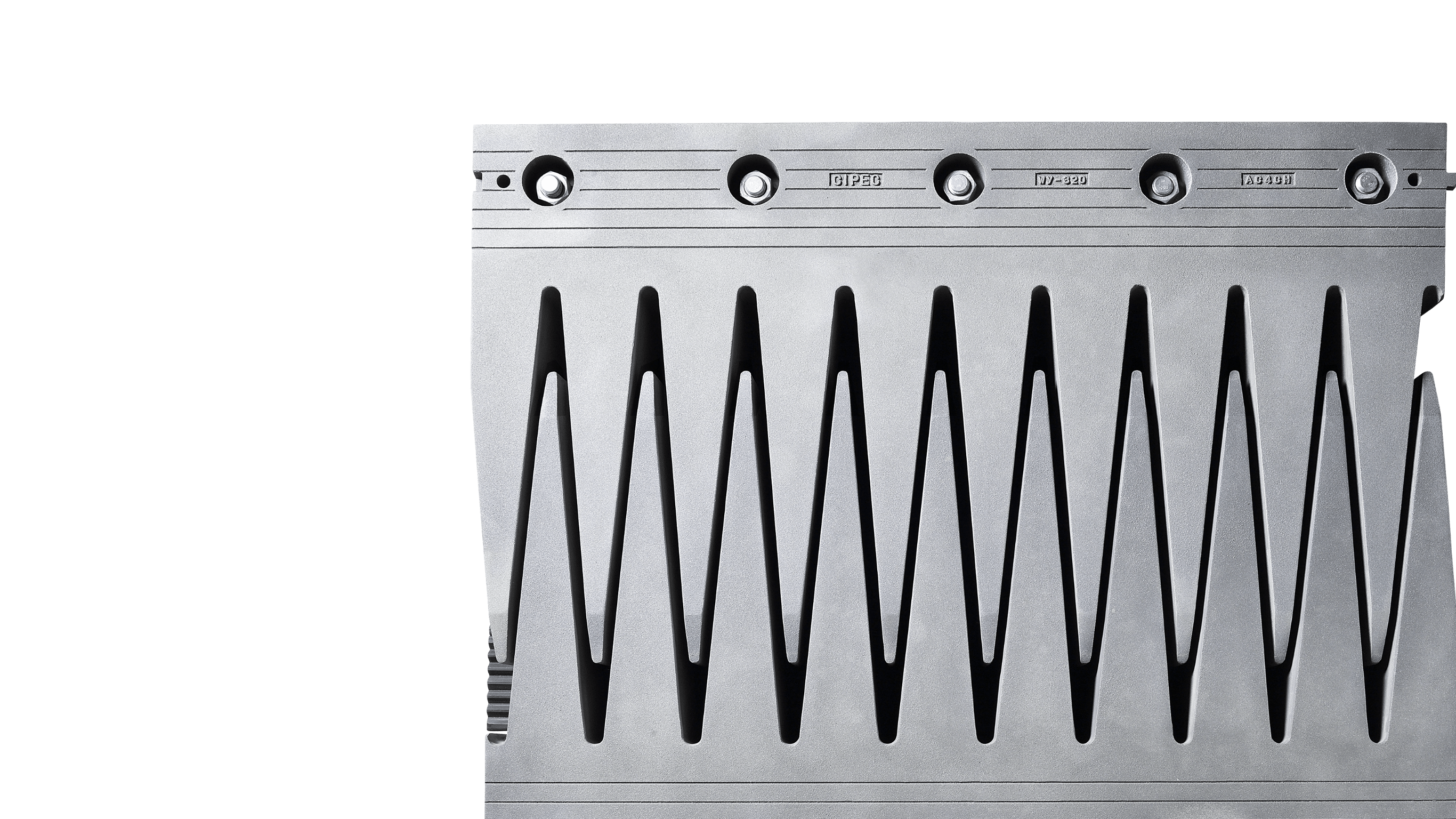

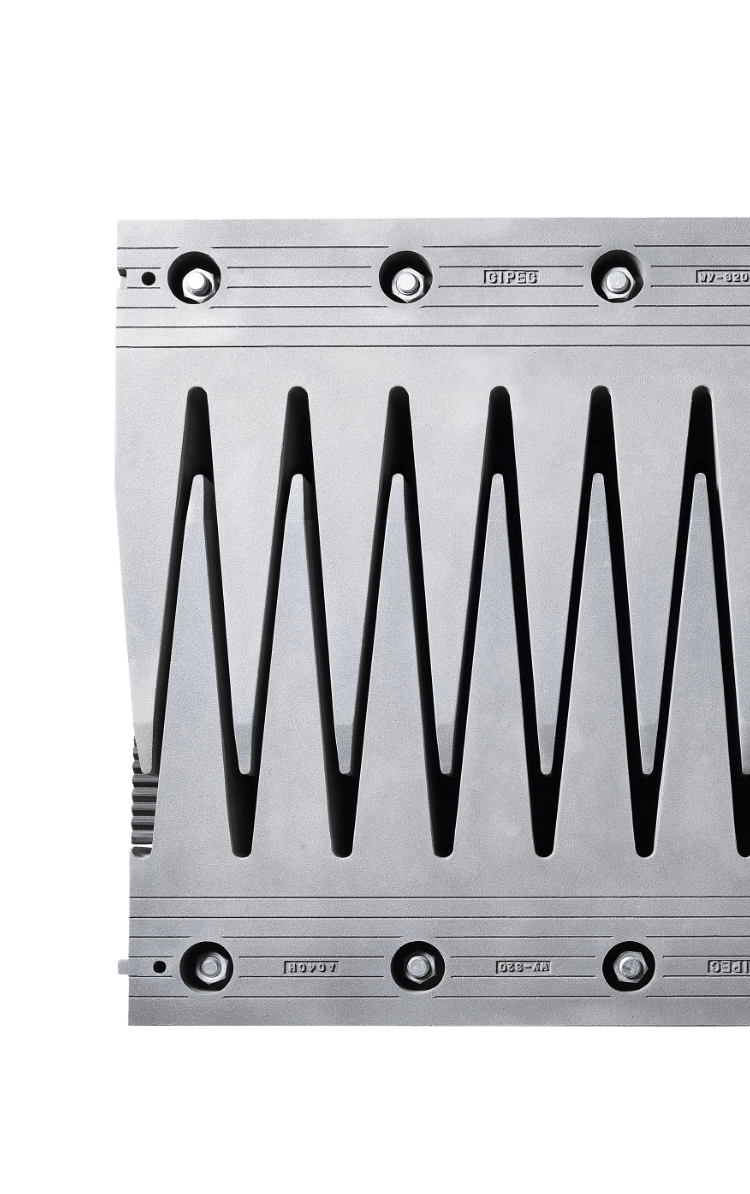

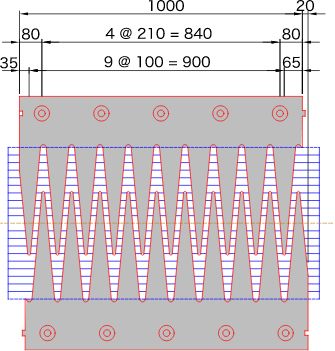

• 伸縮遊間部形状が三角形歯型のため輪荷重の移動がスムースで、通過時のショックが少なく走行音が小さく走行性も優れています。
• ハニカム状（多層セル構造）の止水ゴムにより走行音が橋梁下に透過し難く 、環境性にも優れています。

アルミニウムは、再生地金化が容易。廃棄物の発生抑制（Reduce）・再使用（Reuse）・再生利用（Recycle）がしやすい、環境にやさしい製品です。
